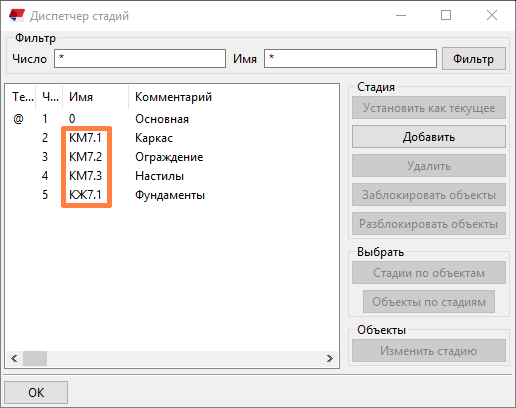

В Диспетчере стадий в поле Имя и Наименование стадии следует вносить номер Комплекта, с распределением объектов модели по стадиям нажатием кнопки Изменить стадию:
Также Имя/Наименование стадии следует указывать и в Диспетчере документов в поле Комплект (тоже самое поле Комплект в Пользовательских атрибутах чертежа)
Организация стадий в Диспетчере стадий:
Как на картинке выше - первые 3 стадии зарезервированы под неосновные объекты модели (не относящиеся к разделам документации). Процесс моделирования должен начинаться с 4 стадии. К каждой группе документации (Титул/Комплект) относится 2 стадии: четная - основной каркас, нечетная - дополнительные материалы (пример: металл для узлов КМ) для основного каркаса. Четность/нечетность стадий берется из поля/столбца Число(Номер) стадии, счетчик в которых запускается по команде Добавить при добавлении новых стадий. При этом изменить число(номер) стадии (по одинарному щелчку на этом поле) возможно только при отсутствие объектов модели в этой стадии.
Распределение объектов на стадии по числу(номеру), четная/нечетная стадия, поле Имя/Наименование как Титул/Комплект позволяет разделить объекты модели для нескольких процессов/инструментов, в частности: по числам(номерам) четных стадий производится экспорт(export - формируется фильтр выбора с этим именем) объектов моделей в программное обеспечение Aveva E3D, который описан в разделе Руководства по Tekla 14. Экспорт модели; четность/нечетность стадий с указанием одинакового имени/наименования в них Титула/Комплекта позволяет собрать металл по нескольким стадиям в одну Спецификацию металлопроката. Отступ первых 3 стадий как резервных, позволяет "вычистить" экспортируемые и выводимые в Спецификации металла объекты модели от ненужных.
При моделировании в одной модели разделов документации КМ и КЖ - пара четных/нечетных стадий создается на каждый раздел, с распределением как описано выше
Диспетчер документов:
Поле Имя в Диспетчере документов соответствует значению лист, при этом изменить наименование поля с Имени на Лист нет возможности, потому как поле является системным

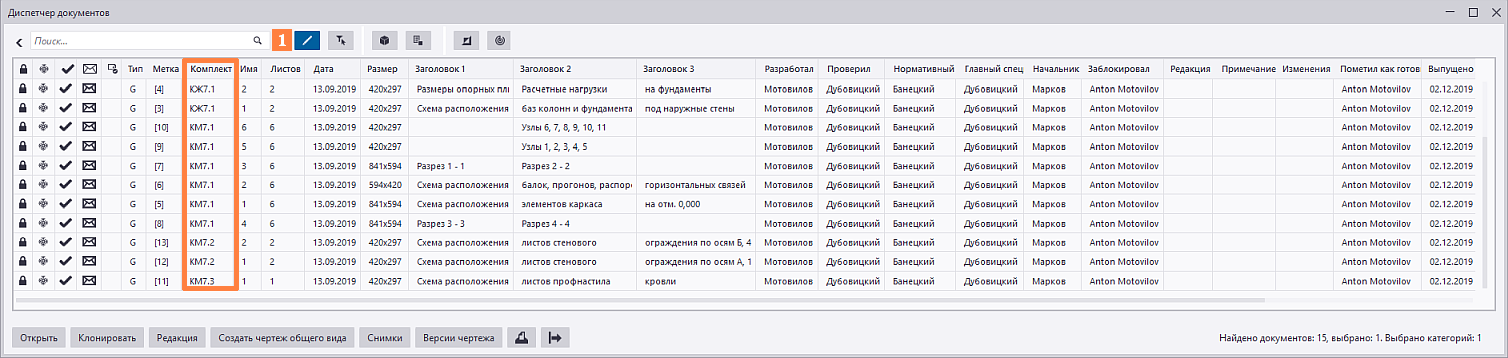

При включенной опции (1) и настройке Диспетчера документов по умолчанию (как на рисунке ниже) удобно изменять информацию по чертежу непосредственно из Диспетчера документов без необходимости вызова Пользовательских атрибут и открытия самого чертежа.
Состояниями чертежа заблокирован, заморожен, готов к выпуску и выпущен (иконки напротив каждого чертежа левее выделенной области в Диспетчере документов) - можно отражать ручные процессы по разработке-проверке-утверждению документации, кроме того состояния реагируют на события возникающие в процессе изменения модели, к примеру при ручном изменении выпущенного чертежа иконка "конверта" становится закрашенной
Соответствия между свойствами проекта и основной надписью чертежа с примером заполнения описаны в разделах 3 и 4
