- (1) задают конструкционные группы объектов для отображения их в качестве столбцов в Спецификации металлопроката, а также по ним составлены фильтры чертежей для организации слоев с разными настройками отображения (Пример: связи - основная тонкая линия). Словосочетанием имени существительного и имени прилагательного во множественном числе уменьшается вероятность разночтений по обозначениям объектов разными проектировщиками. Списки обозначений типов и подтипов элементов утверждены в РИ-11-005-0412.001
- (2) управляет отображением марки и позиций в Ведомости элементов
- (3) и (4) работают взаимоисключающе (должно быть заполнено хотя бы одно поле). По выбору (3), значения полей (4) игнорируются и ячейки таблицы Ведомости элементов объединяются
- (5) добавляет примечание в Ведомость элементов
- (6) открыты пользователям для возможности указания собственного признака группировки для объектов. При необходимости, в скобках указано имя пользовательского атрибута
- (7) блокирует объект от случайных изменений по завершению моделирования, объект будет заблокирован на ту стадию, в которой находится
- (8) переопределяет собственную систему координат объекта Пластина. Имеет значение для простановки размеров и ориентации объекта на чертежах деталей и сборок

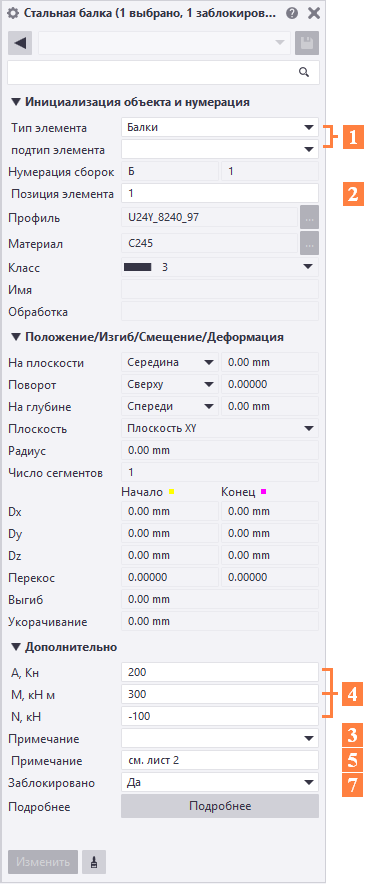

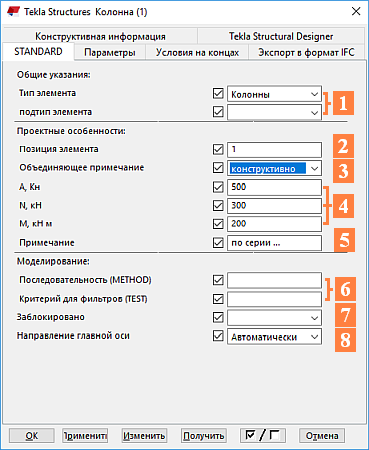

C версии Tekla 2019 окно Свойств стало объединяющим для основных системных полей, таких как Префикс сборки, Профиль, Материал и т.д. в единую настраиваемую панель основных свойств с Пользовательскими атрибутами. Теперь при двойном щелчке левой кнопкой мыши по объекту панель Свойств всплывает в правой области рабочего окна программы. На рисунке ниже наведено соответствие полей окна Пользовательских атрибут с новой панелью Свойств
(6) не вынесены в панель Свойств, а находятся только в Пользовательских атрибутах, потому как являются необязательными, дополнительными для собственных нужд пользователей (Пример использования)
