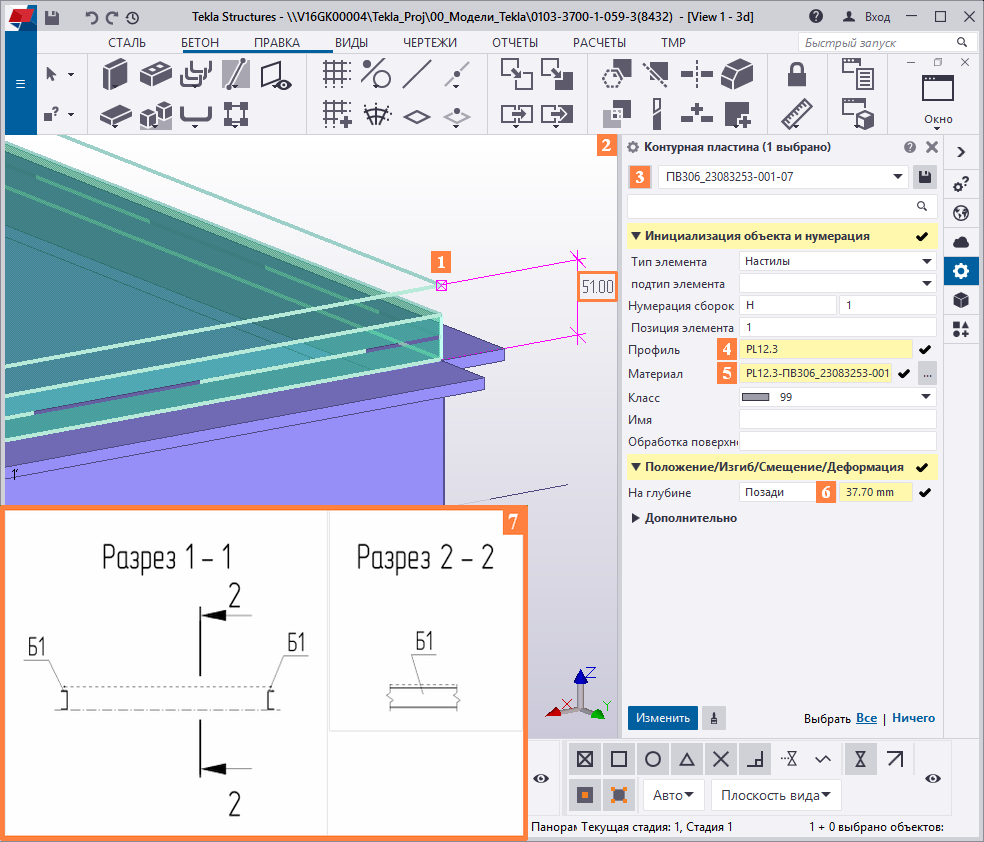

• (1) указывает, что контур настила должен быть выполнен на 51 мм выше над уровнем прилегающих объектов. Величина (6) заданная в свойствах окна (по двойному щелчку на объекте) Контурная пластина (2) это разница значений 50 мм и толщины настила (4) (т.е. 50 - 12,3 = 37,7 мм)
• Т.о. на чертежах (7) тонкая штриховая линия настила не сольется с объектом, даже в продольном изображении (Разрез 2-2) и будет различима при любом формате чертежа
• Кроме того в (4), (5) следует выбирать Профиль соответствующий Материалу по толщине, так как указанная в Материале плотность рассчитывается из этих значений и дает правильную массу в Спецификации металлопроката

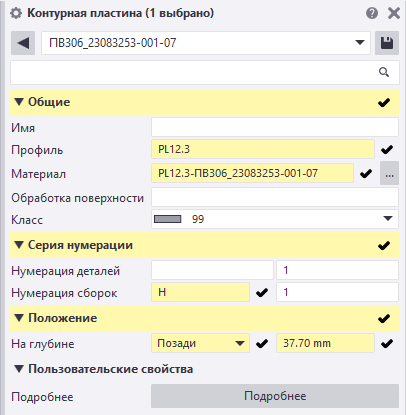

• Вручную задавать величины смещений опорной линии от контура объекта, Материал и Профиль необходимости нет - достаточно выбрать соответствующий атрибут для настила (3)

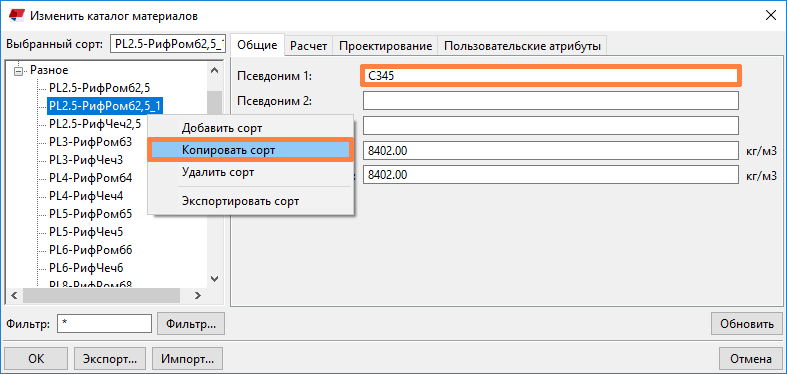

В случае отсутствия необходимого материала настила в дополнительных свойствах проекта следует Копировать сорт из контекстного меню необходимого к изменению материала в Каталоге материалов с указанием в поле Псевдоним 1 другую марку стали, сохранив новый материал как Материал_1

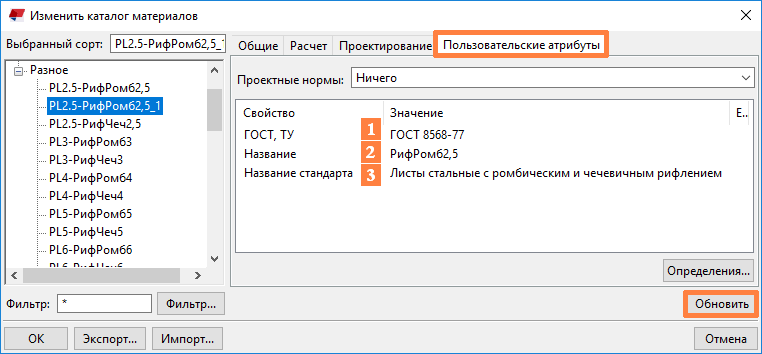

А также скопировать значения (1), (2), (3) Пользовательских атрибут исходного материала в копируемый:

Пример для обозначения материала решетчатого настила P или SP: PL30-SP34x50_30x5

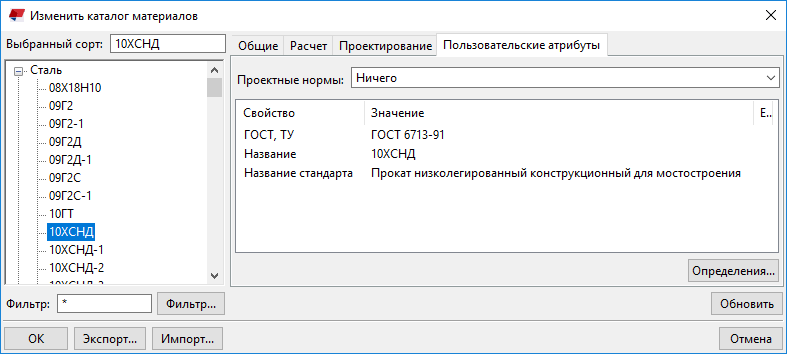

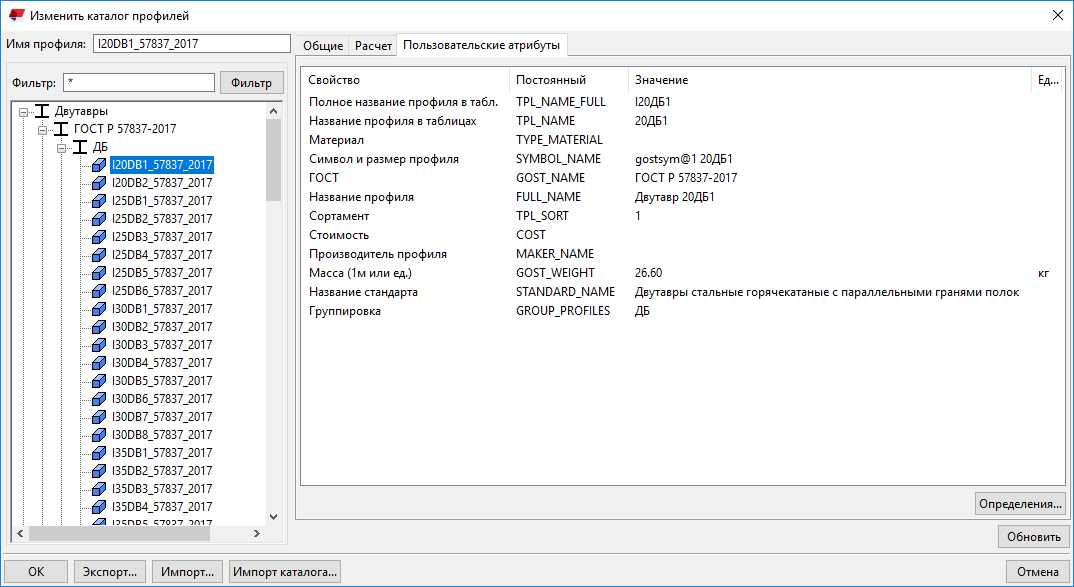

(1), (2), (3) очень важны для Спецификации металлопроката, поэтому они должны быть указаны для всех материалов в Каталоге материалов и профилей в Каталоге профилей

• 6.2 Антиматериалы
