10. Управление редакциями. Печать чертежей

  • Более
    • Печать
    • Экспортировать
      • Экспортировать
      • Atom
      • Markdown
    • Содержание

Управление редакциями:

Имеет обязательное заполнение даже при отсутствие изменения документации (для нулевой редакции см. ниже)

  1. Состоит из номера изменения и количества участков. Это поле метки на полке линии выноски самого изменения к "облаку" изменения на листе
  2. Соответствует графе Изм. основной надписи чертежа (автоматически исключая символ "_" и дополнительные нули "0"). Для имени PDF/DWG-файлов печати определяется полным текстом этого поля. При указании "_01" Изм. будет 1, имя файла печати ...-002_01 (англоязычный пример: "_IFA02")
  3. Последний (максимальный по списку 3*) указанный участок, соответствующий графе Кол. уч. основной надписи чертежа. 3* Промежуточные участки изменения добавляются списком по команде Создать (6) с заполнением количества участков в полях Метка и Кол. уч.
  4. Соответствует графе Лист основной надписи чертежа
  5. Соответствует графе № док. основной надписи чертежа
  6. Новый участок изменения добавляется по команде Создать

* При нулевой редакции: заполняется поле Метка со значением "0" (основная надпись не заполняется игнорируя значение "0") и Описание - "_00"

Печать чертежей:

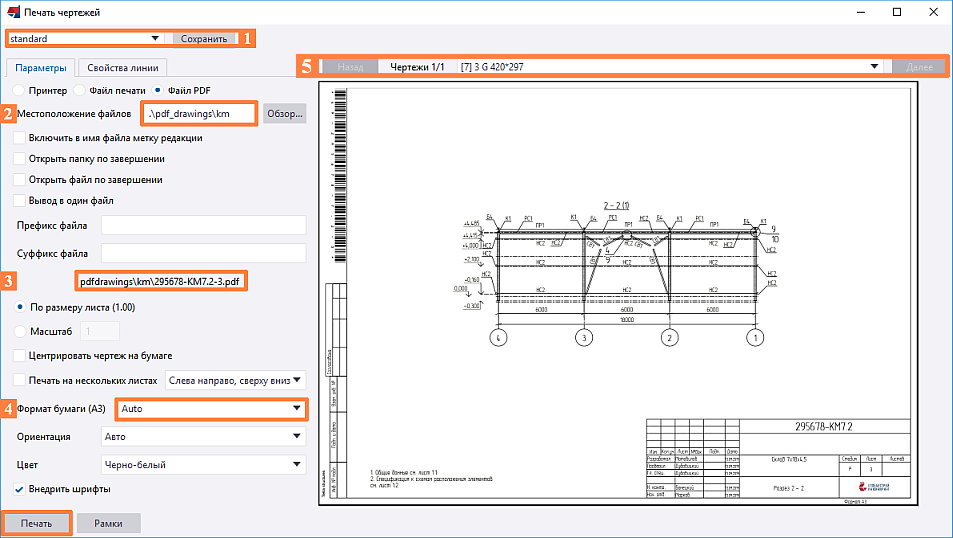

  1. По выбору атрибута печати standard в инструменте Печать чертежей все настройки будут приняты по умолчанию как на рисунке ниже
  2. Конечная папка сохранения PDF-файлов чертежей должна оставаться неизменной и принятой из атрибута standard
  3. Конечное имя PDF-файла чертежа формируется из нескольких переменных/полей: "Номер проекта"-"Номер Титула/Комплекта"-"Лист(Имя)"_"Редакция(Описание)"
  4. Инструмент печати автоматически определяет формат чертежа (при необходимости масштабирования можно воспользоваться подбором Формата бумаги и Масштабом)
  5. Нажатием кнопки Печать формируется PDF-файл чертежа по пути и с именем как указано в пунктах 2 и 3

5* При выборе на печать нескольких чертежей из Диспетчера документов доступен предпросмотр из списка

* Остальные параметры печати (рамки чертежа, толщины линий и т.д.) заданы атрибутом standard (1) по умолчанию и изменения не требуют

Соответствия между свойствами проекта и основной надписью чертежа с примером заполнения описаны в разделах 3 и 4
