Классификатор создан с целью визуального контроля присвоения свойств объектам на этапе моделирования, которые необходимы (свойства) для представления этих объектов на чертеже, в Спецификации металлопроката и Ведомости элементов.

Для представления на чертеже, в Спецификации металлопроката и Ведомости элементов, объект должен обладать следующими свойствами (пользовательскими атрибутами), подробнее см. в моделировании объектов:

1. Тип элемента (подтип при необходимости)
2. Позиция элемента (для составного сечения)

В том случае, если объекту не заданы вышеперечисленные свойства, он автоматически будет окрашен в модели через фильтр представления в черный цвет, и не будет отображаться на чертеже, в Спецификации металлопроката и Ведомости элементов

В случае отсутствия необходимого Типа элемента (с подтипом) в классификаторе следует:

• (1) очистить поле Тип элемента (выбрать пустую строку списка)
• (4*) внести текстом вручную наименование конструктива (например: Лотки кабельные)
• (3*) ввести класс (цвет) отличный от цветов по умолчанию присваиваемый программой для классификации объектов

Для нормального отображения Опорных моделей через классификатор они должны быть заблокированы, иначе их цвет представления будет также черным. Блокировка опорных моделей, и других объектов необходима для исключения случайного изменения, перемещения геометрии и свойств объектов, что в свою очередь влияет на процедуру нумерации.

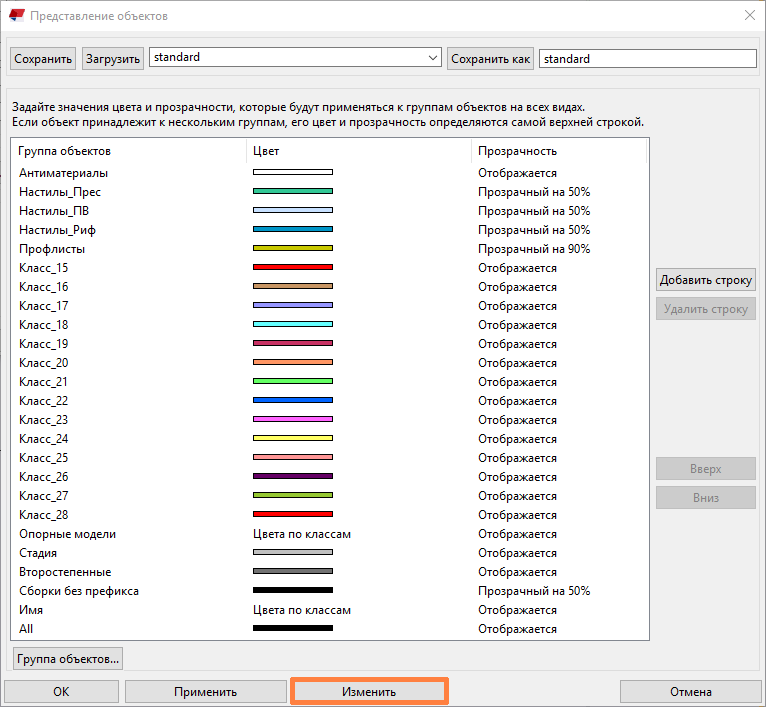

Представление классификатора объектов в САПР Tekla:

В процессе моделирования представление объектов через Классификатор (Представление объектов) может не отрабатывать по команде Перечертить вид, в таком случае необходимо зайти в Свойства вида\Представление ... и принудительно нажать кнопку Изменить (как на рисунке выше) для назначения цвета объектам указанным в таблице по ссылке ниже:
