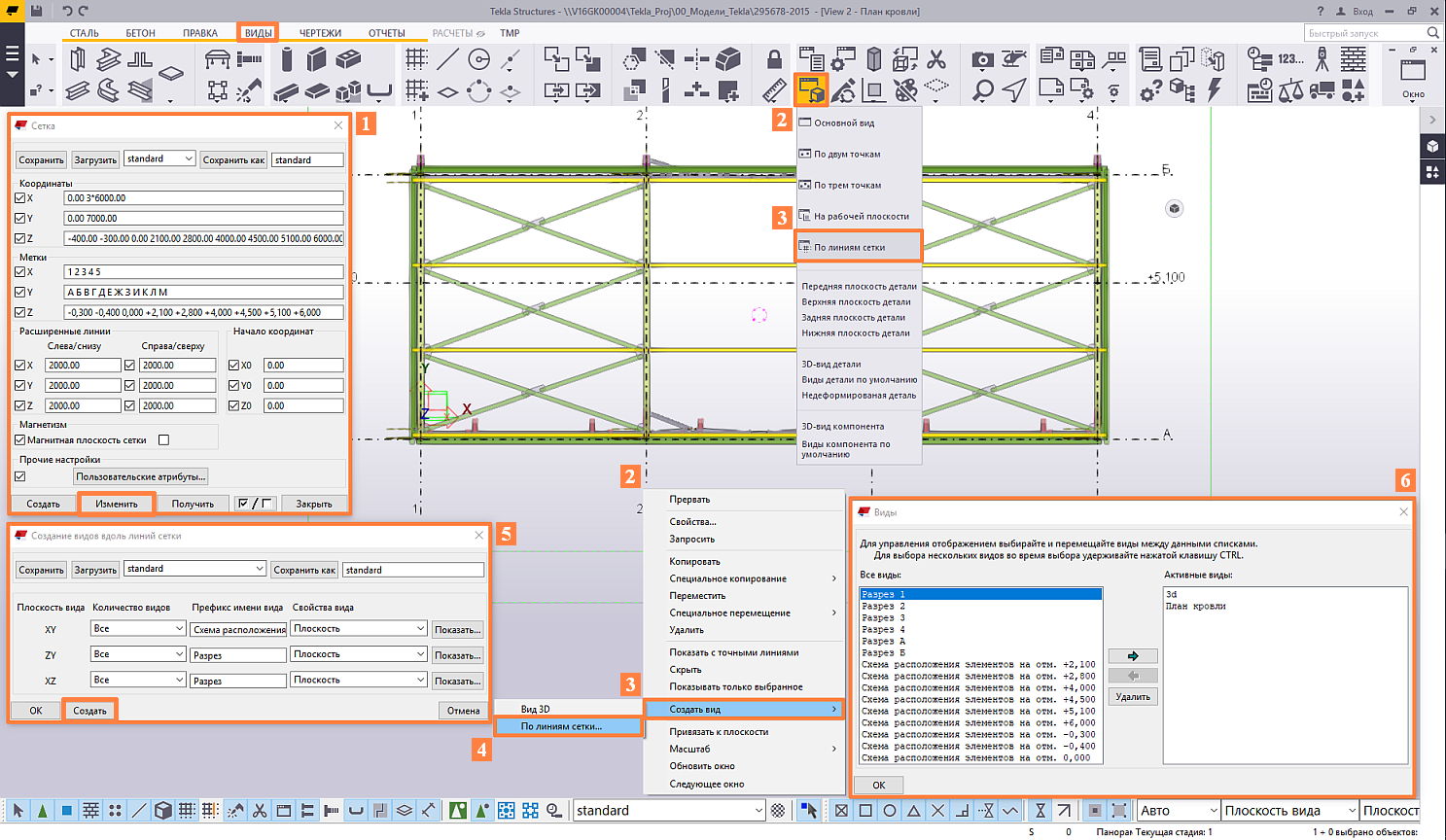

• Для редактирования сетки под требуемую: в окне свойств Сетка (1) (вызываемого по двойному щелчку на сетке) изменив Координаты шагов и высотных отметок с обозначениями Меток осей - нажмите кнопку Изменить (при нажатии Создать будет создан дубликат сетки)
• Создание видов по сетке: оставаясь в выборе сетки щелкнув по пункту контекстного меню (2) (либо из ленточной панели Виды по Иконке (2)) -> Создать вид -> По линиям сетки (3-4) в открывшемся окне Создание видов вдоль линий сетки (5) - нажмите кнопку Создать. В результате будут созданы виды с наименованиями как в окне Виды (6)

* Такое наименование видов (принятое по умолчанию) будет автоматически заполнять имена видов в чертежах, созданных из видов модели
